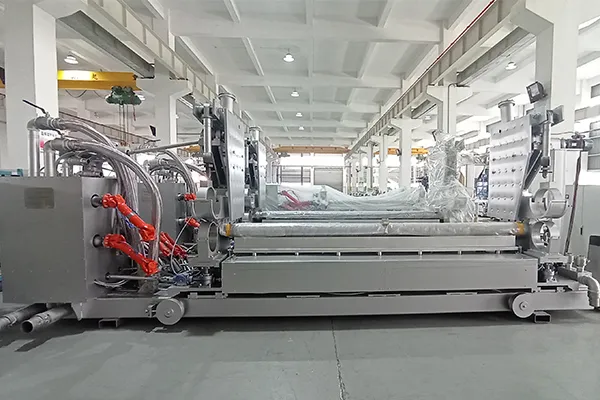

نظام تشكيل زجاج الألواح الشمسية (الزجاج الشمسي)Solar Glass Rolling Machine
آلة تشكيل الزجاج لإنتاج مستمر لزجاج الألواح الشمسية، مصممة لضمان سماكة متجانسة، سطح أملس، واستقرار أبعاد الزجاج على طول خط الإنتاج لتلبية أعلى معايير صناعة الألواح الشمسية
تعمل آلة تشكيل زجاج الألواح الشمسية كوحدة التشكيل الرئيسية في خط إنتاج زجاج الرولات/ زجاج السحب، حيث تقع بين فرن الصهر ومرحلة التلدين، وتعمل بالتنسيق مع رول الرفع لتشكيل شريط الزجاج بينما يكون ساخناً ومرناً. ومن خلال عملية التشكيل هذه، يسمح خط الإنتاج بإنتاج ألواح زجاجية فائقة الرقة بسمك يصل إلى 1.1 مم مع الحفاظ على الإنتاجية العالية المستقرة عند حوالي 1.4 مم. كما يمكنه التعامل مع ألواح بعرض يصل إلى 4000 مم، ما يجعله مثالياً لإنتاج وحدات الطاقة الشمسية الكبيرة. وبفضل دقة التشغيل العالية، يحقق خط إنتاج الزجاج هذا معدلات إنتاجية تزيد عن 85 بالمائة، مما يضمن إنتاج مستمر لزجاج الطاقة الشمسية (PV Glass) بجودة عالية ونقل ضوئي ممتاز.
المواصفات
| القدرة الكهربائية | 32.4 كيلو وات |
| ضغط التشغيل | 0.6 ميجاباسكال |
| دقة العمل | ±0.02 مم |
| الطاقة الإنتاجية | 600 طن/ يوم (القصوى) |
| القوة القصوى أو الحمل المطبق | 15 طن |
| سماكة الزجاج | 1.2 إلى 4 مم |
| عرض الزجاج | 2.8 إلى 5.4 م |
| قطر الأسطوانة العلوية/السفلية | يتراوح القطر بين 240 و450 مم (قابل للتعديل حسب الطلب) |
| سرعة دحرجة (تمرير) الزجاج | 57.85 إلى 578.5 متر/ساعة (قابلة للتخصيص) |
ماذا نقدم

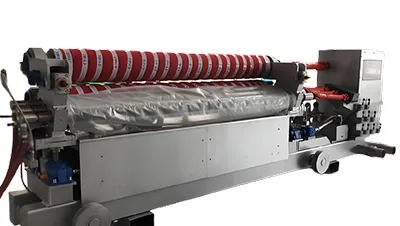

ماكينة تشكيل الألواح المسطّحة

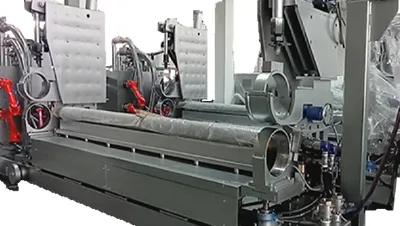

ماكينة تشكيل تعتمد على الوزن الذاتي

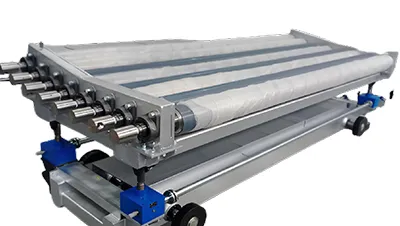

أسطوانة الرفع والإخراج
تفاصيل

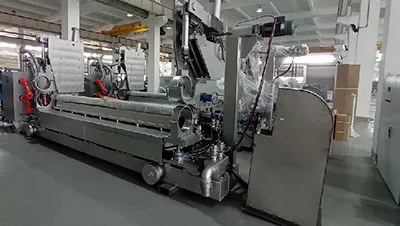

الوحدة الرئيسية لماكينة التشكيل
تتكوّن الوحدة الرئيسية للماكينة من الأسطوانات المسؤولة عن تشكيل الزجاج، وأسطوانات الدعم، ونظام التشغيل (الدفع)، إضافةً إلى وحدات التبريد ونظام الوسادة الهوائية. كما تحتوي على عناصر تحكم في الضبط من جميع الجوانب، تتيح للمشغلين تعيين مواضع الأسطوانات بدقة والمحافظة على ثبات واستواء لوح الزجاج أثناء عملية التشكيل.

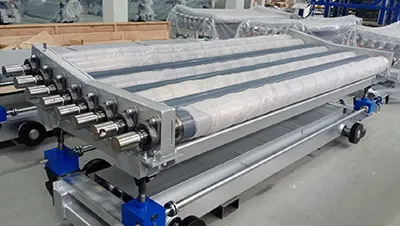

أسطوانة الرفع والإخراج
تتكوّن أسطوانة الرفع والإخراج من هيكل فولاذي متين، وتحتوي أنابيب تمرّ بداخلها مياه تبريد للحفاظ على استقامتها ومنع انحنائها تحت درجات الحرارة العالية. ولذا، يساعد هذا التصميم على ضمان ثبات واستقرار لوح الزجاج أثناء مروره عبر مرحلة التشكيل.

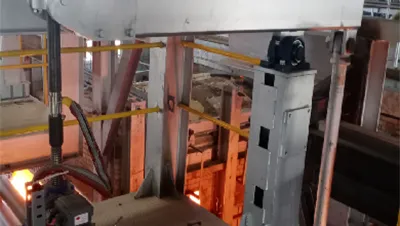

أعمدة الضغط
يتم تركيب عمودين للضغط في الجزء العلوي من ماكينة الدحرجة، أحدهما على جانب القيادة والآخر على الجانب غير القائد، حيث يمكن لكل عمود أن يمارس قوة تصل إلى 20 طن، مما يمنح الماكينة القدرة على الحفاظ على استواء شريط الزجاج وثباته أثناء عملية التشكيل.
حالات نجاح للعملاء
| العميل | تجهيزات | سعة الفرن | عدد الوحدات المثبتة | عرض شريط الزجاج | تاريخ بدء التشغيل | مدى السماكة |
| Almaden | فرن واحد مع خطي إنتاج للزجاج | 320 طن/ يوم | 4 | 2570 مم | أبريل 2018 | 1.6 إلى 4 مم |
| Egypt Float Glass | فرن واحد مع خط واحد لإنتاج الزجاج | 120 طن/ يوم | 2 | 2500 مم | مارس 2021 | 2 إلى 4 مم |
| India Adani | فرن واحد مع أربعة خطوط إنتاج للزجاج | 650 طن/ يوم | 8 | 3150 مم | فبراير 2022 | 1.6 إلى 4 مم |
| Turkey | فرن واحد مع خطي إنتاج للزجاج | 320 طن/ يوم | 4 | 3150 مم | مارس 2022 | 1.6 إلى 4 مم |
| SYP | فرن واحد مع خطي إنتاج للزجاج | 320 طن/ يوم | 4 | 2850 مم | يوليو 2021 | 1.6 إلى 4 مم |
